Végső útmutató a kétoszlopos szalagfűrészgépekhez: típusok, jellemzők és alkalmazások

A kétoszlopos szalagfűrészgépek bemutatása

A modern gyártást folyamatosan a gyorsaság, a precizitás, valamint az egyre keményebb és összetettebb anyagok feldolgozásának képessége határozza meg. Ennek az ipari képességnek a középpontjában egy kritikus berendezés található: a kétoszlopos szalagfűrészgép. Ezek a félelmetes gépek nem pusztán fémszeletelő eszközök; ezek olyan mérnöki csodák, amelyeket arra terveztek, hogy a legigényesebb vágási műveleteket is rendíthetetlen stabilitással és pontossággal kezeljék. A nagyszabású anyagleválasztási technológia csúcsát képviselik, alapvetően kimagasló építészeti kialakításuk révén megkülönböztetik magukat az egyszerűbb szalagfűrészgép-változatoktól. A nagyobb alkatrészméret és az egzotikus anyagok felhasználása iránti kereslet, különösen a nagy jelentőségű ágazatokban, megerősítette a kétoszlopos konfigurációt a nagy teherbírású alapanyag-előkészítés aranystandardjává.

Határozza meg röviden a kétoszlopos szalagfűrészgépeket.

A kétoszlopos szalagfűrész elsősorban szerkezeti felépítése határozza meg. A hagyományos vagy egyoszlopos fűrészekkel ellentétben, ahol a fűrészkeret csak az egyik oldalon van megtámasztva, a kétoszlopos kialakítás két robusztus, gyakran függőleges oszlopot vagy vezetőt tartalmaz, amelyek mereven megtámasztják és vezetik a fűrészkeretet, amikor az függőlegesen vagy vízszintesen mozog a munkadarabon. Ez a konfiguráció, amely gyakran nagy teherbírású, megerősített acélvázas szalagfűrész-konstrukcióval rendelkezik, biztosítja, hogy a vágómechanizmus párhuzamosan és merőlegesen maradjon a vágott anyaggal a teljes löket során. Ez a párhuzamos vezetési rendszer a legfontosabb megkülönböztető tényező, amely maximális támogatást biztosít, minimalizálja a vibrációt és biztosítja a lineáris pontosságot, különösen akkor, ha masszív tömbökkel vagy anyagkötegekkel foglalkozik.

Minden szalagfűrészgép alapelve egy folyamatos, fogazott fémszalag – a penge – használata, amely két nagy keréken fut, nagy nyomatékú motorral. Ez a penge rendkívül erősen meg van feszítve, ami lehetővé teszi a fém hatékony átvágását. Normál vagy egyoszlopos elrendezésben azonban a konzolos fűrészfej hajlamos lehet elhajlásra vagy csavaró erőkre, amikor nagy, kemény anyagok ellenállásával találkozik. A kétoszlopos szalagfűrész kiküszöböli ezt a sebezhetőséget. A vágófejet két szinkronizált, precízen megmunkált oszlopra támasztva a teljes forgácsolóerő eloszlik és tökéletesen szabályozható. Ez a szerkezeti integritás lehetővé teszi a gép számára, hogy eltérés nélkül kifejtse a szükséges nyomást, így valóban elnyeri helyét a nagy teherbírású szalagfűrész-berendezések kategóriájában. A kettős támasztó mechanizmus által kínált precizitás nem alku tárgya azokban az iparágakban, ahol az anyagintegritás és a szűk tűrések a legfontosabbak, gyakran csökkentve a szükséges megmunkálási ráhagyást a vágott darabokon.

Az alapvető egyoszlopos szerkezetről az impozáns kétoszlopos szalagfűrészre való fejlődést a 20. század kohászati ​​forradalma vezérelte. Ahogy megjelentek az erősebb, szívósabb anyagok, mint például a magas széntartalmú acélok, hőálló ötvözetek és repülőgépipari minőségű kompozitok, az elővágás stabil és erőteljes eszközének szükségessége kritikussá vált. A korai szalagfűrészgép-konstrukciók egyszerűen nem tudták kezelni az új tuskó méreteit és keménységét. Az acélvázas szalagfűrész kettős oszlopos szerkezetével biztosította a szükséges csavarodási és hajlítási ellenállást, lehetővé téve a nagyobb munkaborítékokat és a vágás egyenletes egyenességét. Ez a merevség olyan döntő jelentőségű, hogy a vágott darab méretpontossága gyakran közvetlenül összefügg a gép szerkezeti stabilitásával, így a kétoszlopos kialakítás alapvető követelmény a modern, minőségre összpontosító gyártásban.

Emelje ki fontosságukat a nagy teherbírású fémvágásban.

A kétoszlopos szalagfűrészgépek jelentőségét a nagy teherbírású fémvágás területén nem lehet túlbecsülni. Az olyan igényes iparágakban, mint a repülőgépgyártás, az autóipar, a hajógyártás, az energiatermelés, valamint a nagyüzemi szerszám- és szerszámgyártás, az alkatrészeket gyakran kovácsolják vagy öntik nagy szilárdságú ötvözetekből, speciális szerszámacélokból és olyan egzotikus anyagokból, mint a titán, az Inconel és a különféle nikkel alapú szuperötvözetek. Ezek az anyagok jelentős működési kihívásokat jelentenek: nagy folyáshatárral rendelkeznek, extrém hőterhelést generálnak a vágás során, és kivételes, megingathatatlan előtolási erőt és szerkezeti stabilitást igényelnek, hogy elkerüljék az idő előtti pengekopást, a fogak töredezését, vagy ami a legkritikusabb, a pontatlan vagy nem merőleges vágásokat.

A kétoszlopos szalagfűrész pontosan itt jeleskedik. Kiváló merevsége lehetővé teszi a fűrészlap egyenletes, nagy nyomású betáplálását a munkadarabba, az elhajlás vagy rázkódás legkisebb jele nélkül. Ez a rezgéscsillapító képesség hatalmas előnyt jelent a kevésbé stabil kivitelekkel szemben. Amikor a penge zörög, az ütközőerők a vágóél gyors mikrotörését okozzák, ami gyors tompuláshoz, fokozott hőtermeléshez és durvább vágási felülethez vezet. A sima, stabil vágási útvonalat biztosítva a nagy teherbírású szalagfűrész nemcsak gyorsabban vág, hanem drasztikusan meghosszabbítja a drága bimetál vagy keményfém hegyű pengék élettartamát.

Az eredmény a termelési hatékonyság és a költséghatékonyság átalakító hatása. A stabilitás optimalizált paramétereket tesz lehetővé, például nagyobb előtolási sebességet és gyorsabb fűrészlapsebességet, ami gyorsabb áteresztőképességet és jelentősen lecsökkent feldolgozási időt eredményez. A nagy fémszerviz központok és a nagy mennyiségű alkatrészgyártók számára a nagy tuskó vagy tuskó gyors és pontos metszésének képessége közvetlenül függ a jövedelmezőségtől és a szállítási határidőktől. Az acélvázas szalagfűrész-konstrukcióval és duplaoszlopos konfigurációval rendelkező, robusztus ipari szalagfűrészbe történő befektetés közvetlenül csökkenti az anyagpazarlást, a kiváló alkatrészminőséget és az áramvonalas logisztikát. Ők azok az igáslovak, akik hatalmas, akár több tonnát is nyomó nyersanyagból készült tuskákat és tuskót bontanak kezelhető részekre a későbbi CNC megmunkálás, kovácsolás vagy hőkezelés céljából, így a globális gyártási ellátási lánc alapelemeivé válnak. Ezeknek a gépeknek a belső stabilitása nélkül a modern, nagy teljesítményű anyagok feldolgozásával járó költség és idő túl magas lenne, ami potenciálisan leállíthatja az innovációt azokban az ágazatokban, amelyek ezekre a fejlett fémösszetételekre támaszkodnak.

Említse meg a különböző típusokat és alkalmazásokat.

A kétoszlopos szalagfűrész sikeres teljesítménye és széleskörű elterjedése több különálló kategóriához és technológiai integrációhoz vezetett, amelyek a szalagfűrész alapelvét számos speciális ipari igényhez és munkafolyamat-követelményhez szabták. Ezek a megkülönböztetések elsősorban a vágás iránya és a gép vezérlőrendszerébe beépített automatizálási fok körül forognak.

Tájolás szerinti kategorizálás:

Vízszintes kettős oszlopos szalagfűrész: Ez a kétoszlopos szalagfűrész leggyakoribb és klasszikus konfigurációja. A fűrészkeret általában vízszintesen helyezkedik el, és a fűrészlap lefelé halad egy vízszintesen rögzített munkadarabba. Ez az összeállítás tökéletesen alkalmas ömlesztett vágási műveletekre, amelyek hosszú rudat, csöveket, szerkezeti formákat vagy masszív négyszögletes és hengeres tuskót foglalnak magukban. A vízszintes elrendezés lehetővé teszi, hogy a gravitáció segítse a vágási folyamatot, míg a kettős oszlopok kezelik a jelentős lefelé irányuló előtolási nyomást, amely szükséges a hatékony fémvágási szalagfűrészeléshez nagy átmérőken. Szinte minden nehéziparban szabványt jelentenek a fémszervizekben és az alapanyag-feldolgozásban.

Függőleges kettős oszlopos szalagfűrész: Míg kevésbé gyakori a nagy térfogatú, egyenes vonalú rúddarabok vágásakor, a függőleges konfiguráció nélkülözhetetlen nagy, vastag lemezek, szerkezeti acélprofilok vágásához, vagy speciális kontúr- vagy "hornyos" vágások végrehajtásához a munkadarabokon. Ennél a kialakításnál a munkadarab gyakran mozdulatlanul fekszik az asztalon, és a pengeszerelvény függőlegesen mozog az oszlopok mentén, precíziós szeletelést biztosítva azoknál az alkatrészeknél, ahol az anyagméret nem engedi a mozgást. Gyakran használják előzetes eljárásként a nagy lemezes anyagok szétválasztására, mielőtt az plazma- vagy lézervágásra kerülne.

Kategóriák automatizálás és technológia szerint:

CNC automatikus kettős oszlopos szalagfűrész: A számítógépes numerikus vezérlés (CNC) integrálása alapvetően átalakította a kétoszlopos szalagfűrész képességeit. A CNC szalagfűrész teljesen automatikus fémvágást tesz lehetővé. A kezelő programozza be a kívánt méreteket, vágási sorrendet és anyagtípust, a gép pedig a teljes folyamatot irányítja: anyagindexelést, befogást, vágási paramétereket és anyagleadást. Ez az automatizálási szint elengedhetetlen a nagy mennyiségű, ismétlődő és precíziós kötegelt gyártáshoz. Kivételes ismételhetőséget biztosít, és drasztikusan csökkenti a kezelői hibák kockázatát, lehetővé téve az összetett egymásba ágyazott vágásokat és az optimalizált készlethasználatot. A CNC szalagfűrész digitális integrációja lehetővé teszi, hogy kommunikáljon a gyárirányítási rendszerekkel (MES/ERP), lehetővé téve az ipari 4.0 gyártási ökoszisztémákba való zökkenőmentes integrációt.

Hidraulikus kettős oszlopos szalagfűrész: Bár szinte az összes Nagy teherbírású, kétoszlopos szalagfűrészgépek Ha hidraulikát használ a rögzítéshez és adagoláshoz, a hidraulikus szalagfűrészre fektetett különös hangsúly kiemeli ennek a technológiának a kulcsfontosságú szerepét. A hidraulikus rendszerek nem csak a nyers erő használatára szolgálnak; kritikus fontosságúak a sima, finoman szabályozott és állítható teljesítmény-leadáshoz. Ez a szabályozott teljesítmény elengedhetetlen a különböző anyagkeresztmetszetek vágásakor vagy a kemény és lágy anyagfázisok közötti átmenet során fellépő változó ellenállás kezeléséhez. A kiváló hidraulikus csillapítórendszerek egyenletes, rángatásmentes előtolást biztosítanak, ami kiemelkedően fontos a hosszú pengeélettartam és a kiváló minőségű vágási felület eléréséhez. A kiváló minőségű kétoszlopos szalagfűrész mindig kifinomult hidraulikus rendszerrel rendelkezik a precíz, irányított erőkifejtéshez.

A kétoszlopos szalagfűrész kiterjedt alkalmazási környezete a megbízhatóságáról és sokoldalúságáról árulkodik. Olyan kritikus folyamatokat ölel fel, mint a masszív turbinatengelyek előkészítése az energiatermelő iparban, vastag acélvázak és páncéllemezek szeletelése építési és védelmi projektekhez, valamint nagy alumínium- és speciális acélszelvények szeletelése a repülőgépipar szigorú követelményeihez. Továbbá az újrahasznosítási és hulladékfeldolgozási ágazatokban az ipari szalagfűrész-konfiguráció eredendő stabilitása és teljesítménye lehetővé teszi a nagy, nehezen kezelhető alkatrészek gyors és hatékony szeletelését, jelentősen hozzájárulva az erőforrás-gazdálkodáshoz. Alapvető kialakításuk biztosítja, hogy ne csak durva forgácsoláshoz használják őket, hanem gyakran olyan alkalmazásokban is alkalmazzák őket, ahol a vágási felület minősége és négyszögletessége kritikus fontosságú a későbbi nagy pontosságú megmunkálási lépéseknél, ezáltal minimalizálva a kiterjedt vágás utáni megmunkálás szükségességét, és maximalizálva a későbbi folyamatok hatékonyságát. A merev acélvázas szalagfűrész szerkezet és az intelligens automatizálás kombinációja nélkülözhetetlen eszközzé teszi a modern kétoszlopos szalagfűrészt.

Mi az a kétoszlopos szalagfűrészgép?

A kétoszlopos szalagfűrész a fémvágó szalagfűrészgépek speciális kategóriája, amelyet kifejezetten arra terveztek, hogy megfeleljen a nagyméretű, nagy sűrűségű anyagok feldolgozásának szigorú követelményeinek a modern gyártási környezetben. Ahhoz, hogy igazán értékeljük a kétoszlopos tervezés fejlett technológiáját, először meg kell értenünk a teljes szalagfűrész-kategória alapvető mechanikáját. Ez a gép kritikus technológiai ugrást jelent a hagyományos vágási módszerekhez képest, páratlan stabilitást és pontosságot kínálva, amely elengedhetetlen a mai anyagi kihívásokhoz.

Ismertesse a szalagfűrészgépek alapvető funkcióit!

A legalapvetőbb szinten a szalagfűrészgép olyan vágóeszköz, amely egy folytonos, rugalmas fémhurkot alkalmaz, amelynek fogai – a fűrészlap – szorosan meg vannak feszítve két vagy több kerék között. Ez a penge egy folytonos, lineáris irányban mozogva végzi el a vágási műveletet. Az alapvető funkciók különböznek a dugattyús fűrészektől vagy a körfűrészektől, és számos eredendő előnyt kínálnak. A penge lineáris, folyamatos mozgása biztosítja, hogy a vágást mindig friss fogsor végezze, ami rendkívül hatékony forgácselszívást és jelentősen csökkenti a fogankénti hőtermelést. Ez a sima, egyenletes vágási művelet elengedhetetlen a kiváló minőségű vágási felület eléréséhez és a penge élettartamának maximalizálásához, különösen kemény ötvözetek esetén. A vágási sebesség és az előtolás a két elsődleges változó, amelyet a kezelő vagy a gép CNC szalagfűrész-rendszere vezérel.

Az összes szalagfűrész alapvető folyamata a munkadarab rögzítése egy robusztus satuszerelvényben, majd a folyamatos fűrészlap átvezetése az anyagon, amíg el nem válik. Egy ipari szalagfűrészben a fűrészlap nagy sebességű meghajtásához és az óriási feszültség fenntartásához szükséges hatalmas teljesítményt egy nagy nyomatékú főmotor biztosítja. A vágási folyamat általános hatékonysága nagymértékben függ a pengevezetők pontosságától, amelyek megakadályozzák, hogy a keskeny penge elcsavarodjon vagy elhajoljon a nagy vágási terhelés hatására. Ez az alapvető funkció, ha nagy igénybevételű szalagfűrész-alkalmazásokhoz alkalmazzák, olyan mechanizmusra van szükség, amely képes kezelni hatalmas dinamikus erőket anélkül, hogy a vágás geometriai pontosságát veszélyeztetné. Itt válik a kétoszlopos konfiguráció szerkezeti merevsége nemcsak előnyössé, hanem feltétlenül nélkülözhetetlenné. A könnyebb feladatokra tervezett szabványos egyoszlopos fűrészből egyszerűen hiányzik a szerkezeti tömeg és a megvezetett támaszték, hogy megőrizze a négyszögletességet, amikor nagy szilárdságú, nagy szilárdságú acéltömbökkel találkozik, ami gyakran pontatlan, kúpos vagy nem merőleges vágásokat eredményez, amelyek költséges utófeldolgozást igényelnek.

A kettős oszlop szerkezetének és előnyeinek részletes magyarázata

A nagy raktárkészletre tervezett modern fémvágó szalagfűrész meghatározó jellemzője és legfőbb előnye a kettős oszlopos szerkezet. Ez az építészeti elem két masszív, függőlegesen vagy vízszintesen orientált vezetőoszlopból áll, amelyek stabil, elmozdíthatatlan keretet alkotnak. A fűrészfej, amely a hajtó- és a szabadonfutó kerekeket, a pengét és a fűrészlapvezetőket hordozza, e két oszlop mentén van felszerelve és pontosan vezetve. Ezzel a tervezési elvvel azt érik el, amit az egyoszlopos rendszerek nem tudnak: a vágómechanizmus abszolút, megingathatatlan támogatását a teljes vágási löket során, függetlenül a feldolgozott anyag méretétől vagy sűrűségétől.

Ennek a kétoszlopos szalagfűrész-konstrukciónak az alapvető előnye, hogy kiküszöböli az elhajlást, csavarodást és vibrációt. A hagyományos egyoszlopos kiviteleknél a vágófej konzolos, azaz egyetlen támasztópontból nyúlik ki. Nagy vágási terhelés esetén ez a konzolos szerkezet természetesen el akar hajlani vagy elcsavarodik az egyenes úttól. A kettős oszlopos szalagfűrész teljesen semlegesíti ezt a hajlítónyomatékot azáltal, hogy szimmetrikusan osztja el a reakcióerőket két egymástól távol elhelyezkedő, erősen merev oszlopon. Ez lehetővé teszi a gép számára, hogy sokkal nagyobb előtolási nyomást és nehezebb késeket használjon, amelyek a nagy igénybevételű szalagfűrész-műveletekhez szükségesek, különösen a nehezen vágható anyagokon, például nikkelötvözeteken vagy nagy titán tuskókon.

Az acélvázas szalagfűrész-konstrukció és a kettős oszlop nyújtotta merevség számos mérhető működési előnnyel jár. Először is, kiváló vágási merőlegességet biztosít, ami azt jelenti, hogy a vágási felület szögletes az állományhoz képest rendkívül szűk tűréseken belül, gyakran jobb, mint 0,002 hüvelyk per hüvelyk vágás. Másodszor, a rezgések csillapítása drámaian meghosszabbítja a penge élettartamát, csökkentve a pengecserével kapcsolatos költségeket és állásidőt. Harmadszor, a megnövelt szerkezeti integritás lehetővé teszi a kifinomult automatizálási és vezérlőrendszerek integrálását. A precíziós hidraulikus szalagfűrész-rendszerrel kezelt előtolás agresszíven optimalizálható, mivel a gép szerkezete megbízhatóan képes kezelni az ebből eredő erőket. Ez a szinergia a merev szerkezet és a precíz vezérlés között valóban hatékony automatikus fémvágást tesz lehetővé, így a kétoszlopos gép CNC szalagfűrész-változata a végső választás a nagy mennyiségű, precíziós alapanyag-előkészítéshez. Ennek a szerkezetnek a megbízhatósága folyamatos, nagy terhelés mellett az oka annak, hogy a kétoszlopos szalagfűrész továbbra is az alapvető igásló a folyamatos, nagy pontosságú anyagfeldolgozást igénylő ágazatokban.

Fedezze fel összetevőit és működési elvét.

A kétoszlopos szalagfűrész működési kiválósága annak a speciális, integrált, szinkronizált harmóniában működő alkatrészeinek a függvénye, amelyeket a merev acélvázas szalagfűrész szerkezet rögzít. Ezen alkatrészek megértése kulcsfontosságú a gép hatékonyságának értékeléséhez.

Főbb komponensek:

Fűrészkeret/fej: A fő mozgó szerelvény, amelyet a kettős oszlopok támogatnak. Ez tartalmazza a teljes pengehajtási rendszert. Stabilitása az oszlopokon kulcsfontosságú a vágási pontosság fenntartásához.

Penge meghajtó rendszer: Tartalmazza a főmotort és a redukciós sebességváltót, amely nagy teljesítményt továbbít a hajtókerékre. A kimenő teljesítmény határozza meg a gép kapacitását a nagy igénybevételű szalagfűrész-műveletekhez.

Szalagkerekek: A meghajtó kerék és az üresjárati kerék, amely körül a penge hurkol. Ezeknek a kerekeknek tökéletesen kiegyensúlyozottnak és beállítottnak kell lenniük, hogy minimálisra csökkentsék a vibrációt és biztosítsák a zökkenőmentes pengejárást.

Pengevezetők: A kritikus alkatrészek közvetlenül a vágási terület mellett helyezkednek el. Keményfém betétekkel vagy görgőscsapágyakkal precízen stabilizálják a pengét oldalirányban és függőlegesen közvetlenül azelőtt, hogy az anyagba kerülne, így biztosítva, hogy a vágás tökéletesen egyenes és merőleges maradjon. A fűrészlapvezetők megfelelő karbantartása elengedhetetlen a vágás minőségéhez.

Satu és szorítórendszer: Robusztus, gyakran hidraulikus hajtású rendszer, amely rögzíti a munkadarabot. A hidraulikus szalagfűrészben a szorítónyomás állítható, hogy megakadályozza az anyagmozgást anélkül, hogy a lágyabb anyagok deformálódnának. Ennek a rendszernek a precizitása elengedhetetlen az automatikus fémvágás során megismételhető eredmények eléréséhez.

Anyagellátó rendszer: Jellemzően a CNC szalagfűrész szerves része. Ez a rendszer hidraulikus vagy szervo-meghajtású tolósatu segítségével minden egyes vágás után pontosan előremozgatja az anyagot, így biztosítva a nagy ismételhetőséget a kötegelt feldolgozásnál. Ez a vízszintes szalagfűrész-konfigurációt rendkívül termelékenysé teszi.

Hűtőfolyadék rendszer: Elengedhetetlen a hőgazdálkodáshoz. Nagy mennyiségű hűtő-/kenőanyagot pumpál közvetlenül a vágási zónába, hogy csökkentse a súrlódást, leöblítse a forgácsot, és megakadályozza a fűrészlap és a munkadarab hőkárosodását.

Működési elv:

A folyamatot a CNC szalagfűrészvezérlő rendszer indítja el, amely a teljes vágási ciklust irányítja. Először is, az anyagot a váltósatu pozícionálja, és mereven rögzíti a hidraulikus szalagfűrész saturendszerrel. A befogást követően a főmotor felgyorsítja a pengét a programozott sebességre (SFM), amelyet az anyag típusa és a fűrészlap jellemzői határoznak meg. A művelet lényege a fűrészkeret szabályozott, szinkronizált lefelé irányuló előtolása a két oszlop mentén.

A kétoszlopos szalagfűrész finoman szabályozott hidraulikus hengert használ az előtolás szabályozására. Az állandó súlyú előtolástól eltérően a hidraulikus rendszer lehetővé teszi az előtolási nyomás azonnali beállítását a penge által tapasztalt ellenállás alapján. A penge "hallgatásának" és az előtolási erő szabályozásának a képessége kulcsfontosságú az inkonzisztens vagy változó anyagok vágásának optimalizálásához. A kettős oszlopos szalagfűrész szerkezetének merevsége biztosítja, hogy az összes hidraulikus erő közvetlenül vágási erővé alakuljon át, megtartva a fűrészlap pontos be- és kilépési szögét. Amint a fűrészlap áthatol az anyagon, a hűtőfolyadék-rendszer fürdeti a vágást, biztosítva a gyors forgácselszívást és az optimális vágási hőmérsékletet. A vágás befejeztével a hidraulikus rendszer gyorsan felemeli a fűrészkeretet, a satu kiold, az anyagadagoló rendszer előre indexeli az állományt a következő programozott hosszra, és a ciklus megismétlődik. Ez a teljesen integrált és precíz működés különbözteti meg a kétoszlopos szalagfűrészt, mint az elsőrangú ipari szalagfűrész-megoldást a nagy teherbírású fémek vágásához.

A kétoszlopos szalagfűrészgépek típusai

A foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

Vízszintes kétoszlopos szalagfűrészgépek

A horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

A stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

Függőleges kettős oszlopos szalagfűrészgépek

Vízszintes megfelelőjével ellentétben a függőleges duplaoszlopos szalagfűrész olyan alkalmazásokra lett optimalizálva, ahol az anyagot nem lehet könnyen indexelni, vagy a legjobban vágható sík helyzetben. Ez a fajta dupla oszlopos szalagfűrész egy álló munkaasztallal rendelkezik, ahol az anyag rögzítve van. A kettős oszlopok közé függőlegesen szerelt fűrészfej ezután lefelé vagy az anyag síkján keresztül halad. Ezt a konfigurációt gyakran használják rendkívül nagy vagy nehézkes anyagok, például vastag fémlemezek, masszív szerkezeti formák vágására, vagy speciális hornyolási vagy bevágási műveletek elvégzésére. A legfontosabb előny itt az anyag stabil helyzete. Mivel a munkadarab mozdulatlan és nagy felületen megtámasztva marad, a vibráció minimálisra csökken, és a forgácsoló erők elnyelődnek az alapozásban.

Míg a nagy volumenű automata fémvágások többsége vízszintesen történik, a függőleges beállítás a speciális területeken nélkülözhetetlen. Például a szerszám- és matricagyártásban, ahol nagy, drága szerszámacél tömböket kell vágni az üres formák létrehozásához, a függőleges orientáció biztosítja a legnagyobb fokú szerkezeti stabilitást a hatalmas anyagkeresztmetszetek szétválasztása során. A repülőgépiparban a nagy, összetett kovácsolások kihívást jelentő szuperötvözetekbői való kivágása gyakran megköveteli a nagy teherbírású szalagfűrészek egyedi kezelési képességeit függőleges konfigurációban. Bár ezek a gépek nem biztos, hogy ugyanazt a nyers átbocsátási sebességet nyújtják, mint a vízszintes szalagfűrészek, szerkezeti integritásuk, valamint az anyagszélesség és -magasság kezelésére való képességük felbecsülhetetlen értékűvé teszi őket. A függőleges kétoszlopos szalagfűrész alapvető merevséget biztosít a precíz vágásokhoz olyan méretekben, amelyek egyszerűen túlterhelnék a kisebb gépeket, így biztosítva pozícióját speciális, alapvető ipari szalagfűrészszerszámként.

CNC automata kétoszlopos szalagfűrészgépek

A integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

A precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

Hidraulikus kétoszlopos szalagfűrészgépek

Míg az összes nagy teherbírású kétoszlopos szalagfűrészgép hidraulikus erőt használ az olyan kulcsfontosságú funkciókhoz, mint a befogás és az anyagmozgatás, a hidraulikus szalagfűrész kifejezés gyakran hangsúlyozza a hidraulikus rendszer kifinomult szerepét a fűrészfej előtolási sebességének szabályozásában. Ez a mechanizmus felelős a vágóerő továbbításáért. A prémium minőségű kétoszlopos szalagfűrészben a hidraulikus rendszer sokkal több, mint a nyers erő forrása; ez egy arányos szelepek, nyomásátalakítók és csillapítók rendkívül kifinomult rendszere, amelyek rendkívül finoman szabályozzák a fűrészfej lefelé irányuló mozgását.

Ez az árnyalt szabályozás létfontosságú, mert a fém vágási jellemzői folyamatosan változnak. Az ellenállás nagy, amikor a penge először belép az anyagba, és drámaian megváltozik, ahogy a penge változó keresztmetszeten halad előre. A precíziós hidraulikus szalagfűrész-rendszer, amely gyakran a CNC-szalagfűrész visszacsatoló hurkjával párosul, azonnal be tudja állítani az előtolási nyomást, hogy fenntartsa az optimális forgácsterhelést a fűrészlap fogain. Ez megakadályozza a túl- és alulterhelést. A hidraulikus rendszer által biztosított folyékony, csillapított mozgás sima, egyenletes vágást biztosít, ami elengedhetetlen a vibráció minimalizálásához és a komoly fémvágási szalagfűrészeléseknél használt magas költségű keményfém pengék élettartamának meghosszabbításához. Ezenkívül a hidraulikus rendszer meghajtja a robusztus szorítómechanizmust, biztosítva, hogy az anyag mozdulatlanul megmaradjon az agresszív vágási folyamat során, ami szükséges ahhoz, hogy az acélvázas szalagfűrész maximális potenciálját kifejtse. A hidraulikus szalagfűrész-rendszer megbízhatósága és sima erőátvitele alapja annak a nagy pontosságú eredménynek, amelyet a nagy teljesítményű vágásra szánt modern, kétoszlopos szalagfűrészektől elvárnak. A fizikai merevség és a hidraulikus vezérlés közötti szinergia határozza meg a modern ipari szalagfűrész végső képességét.

Főbb jellemzők, amelyeket figyelembe kell venni a nagy teherbírású kettős oszlopos szalagfűrészeknél

Amikor egy kétoszlopos szalagfűrészbe fektet be, a leendő vásárlóknak a puszta méreten és lóerőn túl kell nézniük. A kétoszlopos szalagfűrész valódi értéke és hatékonysága az integrált jellemzőinek szinergikus kölcsönhatásában rejlik. Ezek a jellemzők határozzák meg a gép valódi kapacitását az automatikus fémvágáshoz, tartós precizitását és általános élettartamát a nagy igénybevételt jelentő szalagfűrészkörnyezetben. A funkciók megfelelő kombinációjának kiválasztása biztosítja, hogy a gép tökéletesen illeszkedjen a gyártási munkafolyamathoz, az anyagjellemzőkhöz és a kívánt gyártási mennyiségekhez.

Vágási kapacitás

A vágási kapacitás az elsődleges specifikáció, amely meghatározza a kétoszlopos szalagfűrészt, és szigorúan értékelni kell. Ezt a mérőszámot a gép által fizikailag befogadható és vágható maximális méretek határozzák meg. A kapacitás közvetlenül függ a két tartóoszlop távolságától és a fűrészfej függőleges mozgási határaitól. A két oszlop által biztosított merevség és a masszív acélvázas szalagfűrész-konstrukció miatt ezeket a gépeket kifejezetten arra tervezték, hogy olyan tuskókat, kovácsolt anyagokat és kötegeket kezeljenek, amelyeket szerkezetileg lehetetlen lenne az egyoszlopos fűrészekkel pontosan feldolgozni.

Az ipari szalagfűrész-alkalmazásokban a kapacitás nem csak a fizikai mérettől függ; a pontosság megőrzéséről van szó a maximális dimenzió felett. A 30 hüvelykes gépnek olyan vágási felületet kell készítenie, amely merőleges és lapos a teljes 30 hüvelykben. Ez megköveteli azt a rendkívüli elhajlásállóságot, amelyet csak a kétoszlopos szalagfűrész architektúra tud nyújtani. Ezenkívül a maximális vágási teljesítmény gyakran meghatározza a pengehajtómotor szükséges teljesítményét és a fűrészlap megfelelő méretét. Egy nagyobb kapacitású géphez szélesebb, vastagabb penge szükséges a stabilitás fenntartásához, erősebb motorteljesítményt és erősebb hajtásláncot igényel a megnövekedett vágási terhelés és súrlódási ellenállás kezelésére. A modellek értékelésekor elengedhetetlen a tényleges munkakörnyezetet figyelembe venni, nem csak az elméleti maximális hézagot. A kapacitás enyhe túlméretezése értékes rugalmasságot biztosíthat a jövőbeni anyagszükségletek vagy a páratlan formájú állomány-előkészítés szempontjából is.

Penge sebessége

A fűrészlap sebessége, amelyet általában felszíni láb/perc (SFM) vagy méter/perc mértékegységben mérnek, döntő paraméter, amely meghatározza a vágás hatékonyságát és a fűrészlap hosszú élettartamát. Ennek a tulajdonságnak állíthatónak és pontosan vezérelhetőnek kell lennie, mert az optimális vágási sebesség drámaian változik az anyag keménységétől, összetételétől és termikus tulajdonságaitól függően. Például a lágy anyagok, például az alumínium és a színesfém ötvözetek magas SFM-et igényelnek a hatékony forgácsképződés eléréséhez, míg a kemény, hőálló anyagok, például a szerszámacélok, a titán és a nikkel szuperötvözetek lényegesen lassabb, jobban szabályozott sebességet igényelnek a túlzott hőfelhalmozódás, a mikrohegesztés és az idő előtti pengekopás elkerülése érdekében.

A modern CNC szalagfűrészgépek fejlett változtatható frekvenciájú meghajtókat (VFD) használnak, amelyek a fő motorvezérlésbe vannak integrálva. Ez lehetővé teszi a fűrészlap sebességének azonnali, fokozatmentes beállítását, lehetővé téve a kezelő számára, hogy az SFM-et pontosan a vágandó ötvözethez finomhangolja. A kiváló fémvágó szalagfűrész-modellek zárt hurkú visszacsatolást is tartalmaznak, ahol a vezérlőrendszer figyelheti a motor terhelését, és beállíthatja az SFM-et az optimális teljesítmény megőrzése érdekében, különösen akkor, ha egy nagy tuskó közepe és széle között váltanak át, ahol a vágási körülmények megváltoznak. A fűrészlap sebességének és a vágási ellenállásnak való precíz hozzáigazítása elengedhetetlen a fűrészlap élettartamának maximalizálásához és a teljes vágási idő csökkentéséhez, így ez a funkció a hatékony és költséghatékony automatikus fémvágás kulcsfontosságú eleme.

Penge mérete

A specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

A width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

Hűtőfolyadék rendszer

A coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

Hűtés: A súrlódási hő eltávolítása a vágási zónából, ami megakadályozza a munkadarab kohászati károsodását és megőrzi a penge fogainak keménységét.

Kenés: Csökkenti a súrlódást a penge és az anyag között, ezáltal csökkenti az energiafogyasztást és a hőt.

Forgácsöblítés: A forgácsok agresszív lemosása a vágásról (a vágási résről), megakadályozva a forgácsok újravágását, ami drasztikusan csökkenti a fűrészlap élettartamát és a vágási hatékonyságot.

A nagy teljesítményű duplaoszlopos szalagfűrész nagy térfogatú, gyakran kétfúvókás, elárasztó hűtőfolyadék-rendszert tartalmaz, amely biztosítja, hogy a folyadék a vágás legmélyebb részébe jusson. A fejlettebb rendszerek, különösen az automatikus fémvágást támogató rendszerek közé tartoznak a forgácsszállító rendszerek, amelyek automatikusan eltávolítják a forgácsot a gép medencéjéből, és egy külső gyűjtőedénybe helyezik el. Ez a folyamatos forgácseltávolítás kötelező a pilóta nélküli üzemeltetéshez, és megakadályozza, hogy a forgács eltömítse a vágási zónát vagy károsítsa a hidraulikus alkatrészeket. A CNC szalagfűrész integrálása automatizálhatja a hűtő-/kenőanyag-koncentráció keverését és ellenőrzését is, így biztosítva az optimális teljesítményt a különböző feldolgozott anyagokhoz.

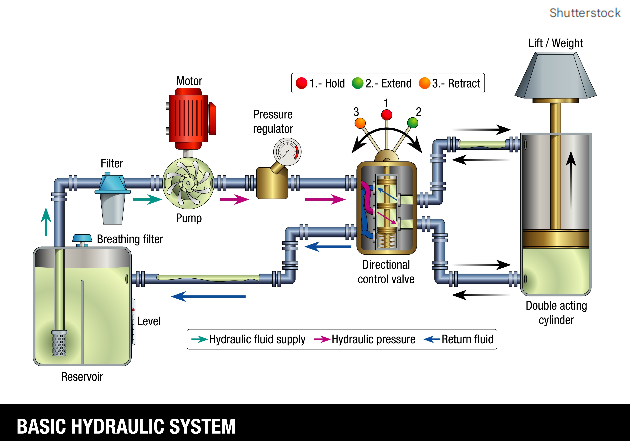

Hidraulikus rendszer

A hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

A prémium modellekben a rendszer arányos hidraulikus szelepeket és nyomásérzékelőket tartalmaz, amelyek zárt hurkában működnek a CNC vezérlővel. Ez lehetővé teszi, hogy a rendszer azonnal beállítsa az előtolási sebességet a penge által tapasztalt valós idejű ellenállás alapján. Ez az intelligens vezérlés állandó, optimális forgácsterhelést biztosít, ezt az elvet állandó lehúzó nyomásszabályozásnak nevezik. Ez az erőleadás finomsága döntő fontosságú annak megakadályozása érdekében, hogy a penge túl erősen "harapjon" vágás megkezdésekor, vagy elakadjon, ha különösen kemény résszel találkozik. A jól megtervezett hidraulikus szalagfűrész-rendszer sima, csillapított működése minimálisra csökkenti a szerkezeti ütéseket és rezgéseket, közvetlenül hozzájárulva a kiváló vágási minőséghez és a meghosszabbított szerszámélettartamhoz. Ezenkívül a nagy teljesítményű hidraulikus satu gondoskodik arról, hogy az anyag teljesen rögzített maradjon, ami elengedhetetlen a pontosság megőrzéséhez az agresszív, nagy igénybevételt jelentő szalagfűrész-vágási ciklusok során.

CNC vezérlés

A Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

A CNC rendszer főbb képességei a következők:

Paraméter optimalizálás: Vágási paraméterek tárolása és visszakeresése több száz különböző anyaghoz és pengekombinációhoz.

Diagnosztikai visszajelzés: Figyelemmel kíséri a kritikus működési paramétereket, például a fűrészlap feszültségét, a motor terhelését és a hűtőfolyadék szintjét, és automatikusan leállítja a gépet, ha nem biztonságos körülményeket észlel.

Anyagindexelés: A szervo- vagy hidraulikus váltósatu vezérlése az anyag mikronnyi pontossággal történő előremutatása érdekében, biztosítva a szűk tűréshatárokat az automatikus fémvágásnál.

Hálózatépítés: Az ipari szalagfűrész integrálása a gyári hálózatba, lehetővé téve a távfelügyeletet, a teljesítményadatok gyűjtését, valamint a készlet- és gyártásütemezési rendszerekkel való integrációt.

A intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

Anyagszorító rendszer

A material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

A kulcselemek közé tartozik a rögzített satu és a váltósatu. A satu kulcsfontosságú az automatikus fémvágáshoz, és anyagadagolóként működik, minden vágás után pontosan előremozgatja az állományt. A satupofákat úgy kell megtervezni, hogy minden oldalon rögzítsék az anyagot, biztosítva a stabilitást, különösen kötegelt anyagok vagy páratlan formák vágásakor. A modern rendszerek gyakran tartalmaznak osztott satut, ami lehetővé teszi, hogy a satu csak részben nyíljon ki, hogy hatékonyabban kezelje a végső anyagmaradványt, ezáltal minimalizálva az anyagpazarlást. A befogórendszer integritása az, ami végső soron a mechanikai erőt precíz és megismételhető vágássá alakítja át, megerősítve a gép nagy pontosságú fémvágó szalagfűrész szerepét. A szorítóerőnek és a pozicionálási pontosságnak arányosnak kell lennie a kétoszlopos szalagfűrész teljes vágási kapacitásával.
